Nouvelle édition de la norme de protection contre la foudre NBN EN IEC 62305

Le monde s'électrifie à grande vitesse. Pour la quasi-totalité de nos besoins quotidiens - tels que l'éclairage, le chauffage, la climatisation, la communication et la mobilité - nous dépendons d'un réseau électrique fiable. Une défaillance ou une panne du système électrique peut donc avoir des conséquences considérables.

Les coups de foudre et les surtensions constituent l'un des principaux risques de défaillance. Heureusement, il existe des mesures efficaces pour s'en protéger. Celles-ci figurent dans la troisième édition de la norme internationale NBN EN IEC 62305:2024 « Protection contre la foudre », qui vient d'être publiée.

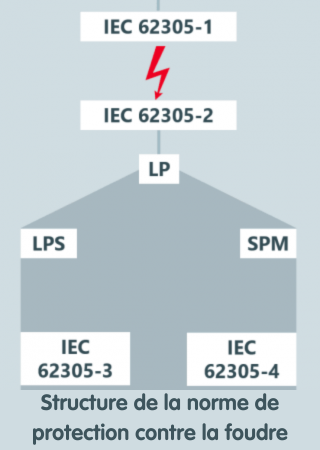

Cette norme traite de la protection des bâtiments, des êtres humains et des installations électriques contre la foudre et se compose de quatre parties. La dernière version remplace la deuxième édition de 2010 et comprend une série de révisions techniques, notamment une procédure modifiée de calcul des risques (l’introduction d’un nouveau facteur F – fréquence des dommages), l'introduction des TWS (Thunder Warning Systems) comme mesure possible pour réduire certains risques, la référence à des normes de produits pour les composants d’un SPF, de nouvelles épaisseurs minimales pour les pièces métalliques servant comme dispositif de capture dans le cas où les problèmes de ‘hot spots’ doivent être évités, etc.

Vous trouverez ci-dessous un résumé des principaux changements pour chaque section :

NBN EN IEC 62305-1:2024 - Principes généraux

Cette partie fournit des principes généraux de protection des structures contre la foudre, y compris leurs installations, leur contenu et les personnes qui s'y trouvent. Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition précédente :

• A l'Annexe D, il est fait référence à la série IEC 62561 pour faire le lien avec les composants des systèmes de protection contre la foudre correspondants selon la série IEC 62561.
• La gestion des risques introduit le concept des types de pertes qui revêtent une importance publique.
• Introduction du concept de fréquence des dommages qui peuvent influencer la disponibilité des réseaux internes à la structure.
• Les courants de surcharge dus aux coups de foudre ont été spécifiés avec davantage de précision pour le dimensionnement des SPD dans des systèmes d'alimentation basse tension et dans les réseaux de communication.

NBN EN IEC 62305-2:2024 - Évaluation des risques

Cette partie de la norme s'applique à l'évaluation des risques auxquels une structure est exposée en raison des coups de foudre à la terre. Elle est destinée à proposer une procédure d'évaluation d'un tel risque. Lorsque la limite supérieure du risque tolérable est fixée, la procédure permet de choisir les mesures de protection appropriées pour réduire le risque à une valeur inférieure ou égale à la valeur limite tolérable. Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition précédente :

• Adoption du concept de risque unique, afin de combiner les pertes de vies humaines et les pertes dues à un incendie.
• Adoption du concept de fréquence des dommages qui peuvent influencer la disponibilité des réseaux internes à la structure.
• Adoption de la densité de points d'impact au sol de la foudre N_SG en remplacement de la densité des coups de foudre NG dans l'évaluation du nombre moyen annuel d'événements dangereux prévisibles.
• La réduction de quelques composantes de risque peut être obtenue par l'utilisation de mesures préventives temporaires activées par un système d'alerte aux orages (TWS = Thunder Warning System) conforme à l'IEC 62793. Le risque que des personnes soient directement frappées par la foudre dans des espaces ouverts a été décrit, en tenant compte de la réduction de ce risque au moyen d'un TWS.

NBN EN IEC 62305-3:2024 - Dommages physiques sur les structures et risques humains

Cette partie spécifie les exigences pour la protection d'une structure contre les dommages physiques par un système de protection contre la foudre (SPF) et pour la protection contre les blessures d'êtres humains dues aux tensions de contact et de pas à proximité d'un SPF (voir l' IEC 62305-1). Ce document s'applique:

• A la conception, l'installation, l'inspection et la maintenance d'un SPF pour des structures, sans limitation de leur hauteur.
• A la mise en œuvre de mesures pour la protection contre les blessures d'êtres humains essentiellement dues aux tensions de contact et de pas.

Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition précédente :

• Les épaisseurs minimales des tôles ou canalisations métalliques sont indiquées dans le Tableau 4 pour les dispositifs de capture à utiliser si des mesures de prévention contre les problèmes de points chauds se révèlent nécessaires. Les échauffements maximaux ΔT (K) et la durée t50 (s) pour différentes épaisseurs et pour des coups de longue durée sont également donnés.
• Un renvoi à la série IEC 62561 est établi en ce qui concerne l'utilisation de composants appropriés fiables, stables et sûrs du système de protection contre la foudre (SPF).
• L'application de deux méthodes (générale et simplifiée) de calcul de la distance de séparation est clarifiée.
• Certaines exigences relatives à la continuité des armatures en acier ont été modifiées.
• L'Annexe C (Informations complémentaires pour des structures avec risque d'explosion) est révisée pour tenir compte des remarques formulées par le sous-comité 31J de l' IEC.
• Le positionnement des conducteurs de capture a été révisé en fonction des trois méthodes admises. Les méthodes de positionnement des dispositifs de capture sont décrites avec davantage de précision compte tenu de la complexité des structures à protéger. Le texte principal a été simplifié, l'Annexe A a été supprimée et toutes les informations supplémentaires ont été déplacées à l'Annexe D.
• Des informations relatives à la protection de toitures végétalisées ont été ajoutées à l'Annexe D.
• Des informations relatives à la protection des parties saillantes sur les façades de bâtiments hauts ont été ajoutées à l'Annexe D.
• Une nouvelle définition de la “SPF isolée électriquement” a été introduite pour la distinguer de la SPF isolée électriquement et physiquement de la structure, avec une légère modification des autres définitions de la SPF.

NBN EN IEC 62305-4:2024 – Protection des réseaux de puissance et de communication dans les structures

Cette partie fournit des exigences relatives à la conception, à l'installation, à l'inspection, à la maintenance et aux essais des mesures de protection contre les chocs (MPF) destinées aux réseaux de puissance et de communication, lesquelles visent à réduire le risque de défaillances permanentes dû aux impulsions électromagnétiques de foudre (IEMF) dans une structure. Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition précédente :

• Ajout de nouvelles Annexe E et Annexe F informatives sur la détermination de la répartition du courant à l'aide d'une modélisation et dans les installations photovoltaïques, respectivement.
• Ajout d'une nouvelle Annexe G informative sur les méthodes d'essai des comportements de niveau système.
• Ajout d'une nouvelle Annexe H informative sur les tensions induites dans les installations protégées par des SPD.

Avec cette 3ième édition, la série de normes NBN EN IEC 62305 répond à la complexité croissante des infrastructures modernes et fournit des lignes directrices actualisées et plus précises pour la protection contre la foudre. Ces révisions concernent les adaptations aux dernières exigences et évolutions du marché.

Pour plus d'informations, n’hésite pas à contacter notre collègue Cédric Ryckaert, spécialiste Electrical Safety.
