Nouveaux pendards WIBE BM
La gamme d'accessoires WIBE s'est récemment enrichie des nouveaux pendards WIBE, la solution intelligente pour une installation rapide et facile des systèmes de support de câbles dans les environnements industriels.

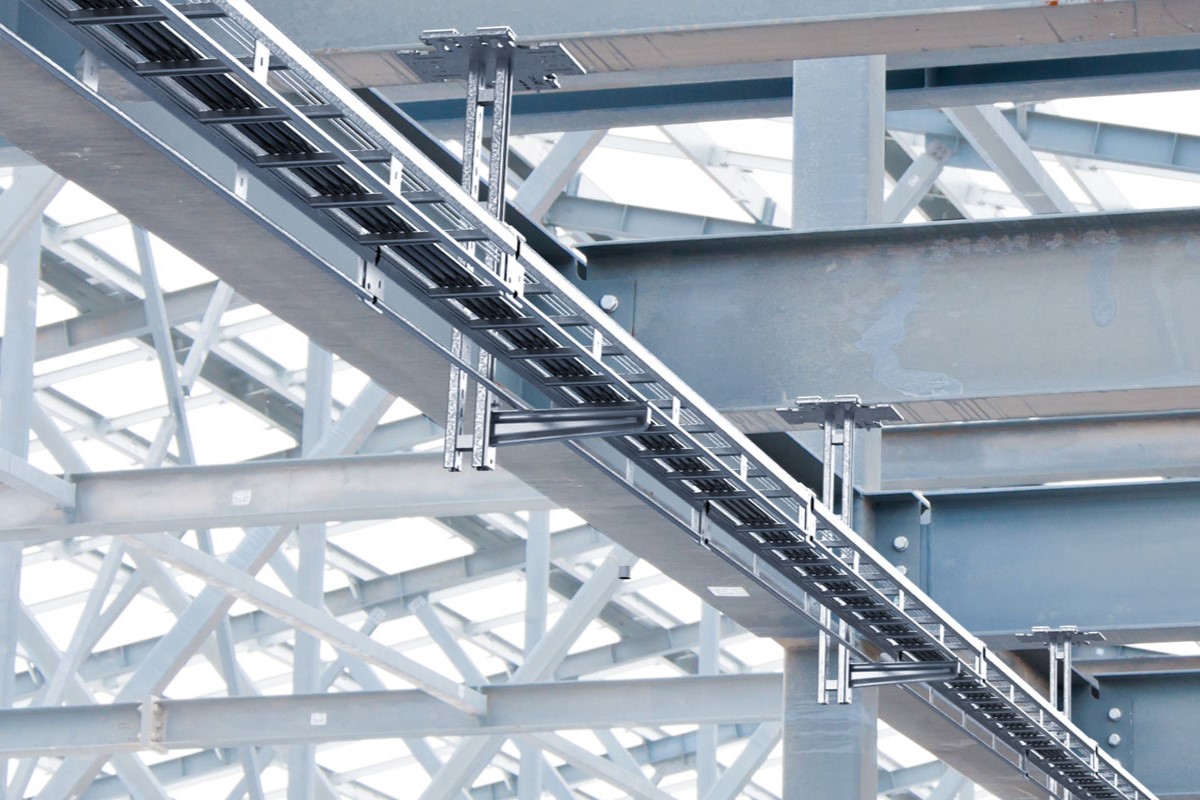

L'installation de chemins de câbles sur des poutres est courante dans les projets industriels, mais elle peut prendre beaucoup de temps et nécessiter de nombreuses pièces et accessoires. Si l'installation des échelles à câbles nécessite de percer les solives, cela a également un impact négatif sur la solidité de la structure. Cela peut poser des problèmes lors de la phase d'inspection.
Lors de la construction d'une grande usine de production de batteries dans le nord de la Suède, Wibe, en collaboration avec l'installateur Eitech, a créé une solution personnalisée qui a permis une installation rapide sur un système de poutrelles sans affecter les poutres. Le client a été tellement satisfait qu'il l'a utilisé dans plusieurs autres projets. Entre-temps, Wibe a développé et affiné cette solution pour en faire une nouvelle famille de produits, particulièrement adaptée aux projets industriels.
Le pendard double BM convient aux poutres en I d'une largeur de 200 à 300 mm et complète la gamme existante de pendards doubles 20, 20F et 20FS. Le pendard double BM est dotée d'une grande plaque de plafond qui est placée sous la poutre au centre et qui est ensuite serrée sur l'aile de la poutre à l'aide d'un jeu spécial d’étriers et de vis. Des rainures spécialement conçues dans la plaque de plafond verrouillent l’étrier et empêchent le pendard double de bouger ou de se détacher. L'installation est relativement simple et ne nécessite ni sciage ni perçage. Cela permet d'économiser beaucoup de temps d'une part et d'espace logistique d'autre part.
Le pendard double BM est disponible en acier galvanisé à chaud pour les environnements C4, dans des longueurs comprises entre 0,5 et 6 mètres. Les étriers et les sets de montage sont commandés séparément et sont disponibles en quatre longueurs différentes pour des brides d'une épaisseur comprise entre 0 et 40 mm.
Nouvelles références:
Pendard double BM20
| Article | Description |  |
| CSU795894 | Pendard double BM20-505 HDG | |
| CSU795895 | Pendard double BM20-1000 HDG | |
| CSU795896 | Pendard double BM20-1500 HDG | |
| CSU795897 | Pendard double BM20-2000 HDG | |
| CSU795898 | Pendard double BM20-3000 HDG | |
| CSU795899 | Pendard double BM20-4000 HDG | |
| CSU795900 | Pendard double BM20-5000 HDG | |
| CSU795901 | Pendard double BM20-6000 HDG |
Pendard double BM20F
| Article | Description |  |
| CSU795902 | Pendard double BM20F-1000 HDG | |
| CSU795903 | Pendard double BM20F-1500 HDG | |
| CSU795904 | Pendard double BM20F-2000 HDG | |
| CSU795905 | Pendard double BM20F-3000 HDG | |
| CSU795906 | Pendard double BM20F-4000 HDG | |
| CSU795907 | Pendard double BM20F-5000 HDG | |
| CSU795908 | Pendard double BM20F-6000 HDG |
Pendard double BM20FS
| Article | Description |  |
| CSU795909 | Pendard double BM20FS-1000 HDG | |
| CSU795910 | Pendard double BM20FS-1500 HDG | |
| CSU795911 | Pendard double BM20FS-2000 HDG | |
| CSU795912 | Pendard double BM20FS-3000 HDG | |
| CSU795913 | Pendard double BM20FS-4000 HDG | |
| CSU795914 | Pendard double BM20FS-5000 HDG | |
| CSU795915 | Pendard double BM20FS-6000 HDG |
Etrier pour poutre en I + sets de montage
| Article | Description | |
| CSU795916 | Etrier pour poutre en I 6BK-13 HDG |  |
| CSU795917 | Etrier pour poutre en I 6BK-20 HDG | |
| CSU795918 | Etrier pour poutre en I 6BK-35 HDG | |
| CSU795919 | Etrier pour poutre en I 6BK-40 HDG | |
| CSU795920 | Set de montage étrier pour poutre en I 6BK-13 HDG |  |
| CSU795921 | Set de montage étrier pour poutre en I 6BK-20 HDG | |
| CSU795922 | Set de montage étrier pour poutre en I 6BK-35 HDG | |
| CSU795923 | Set de montage étrier pour poutre en I 6BK-40 HDG |

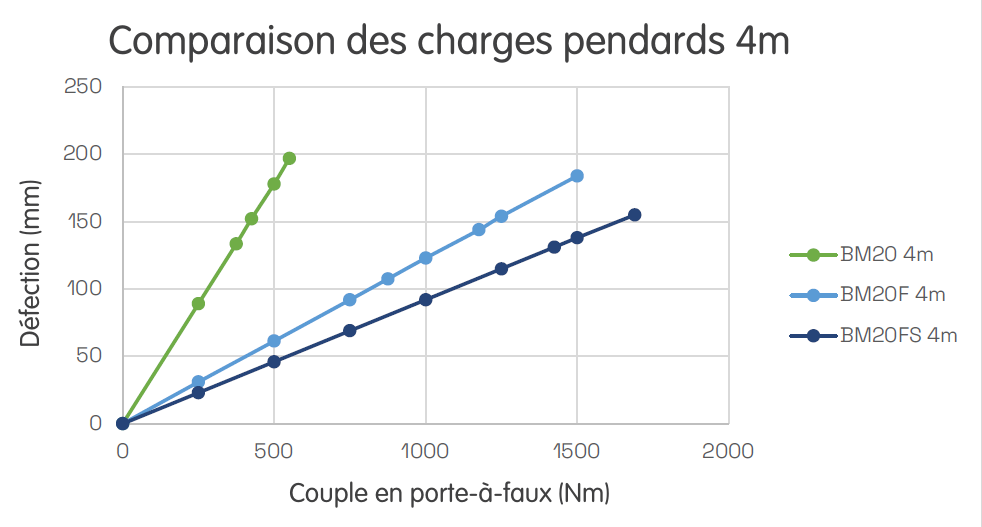

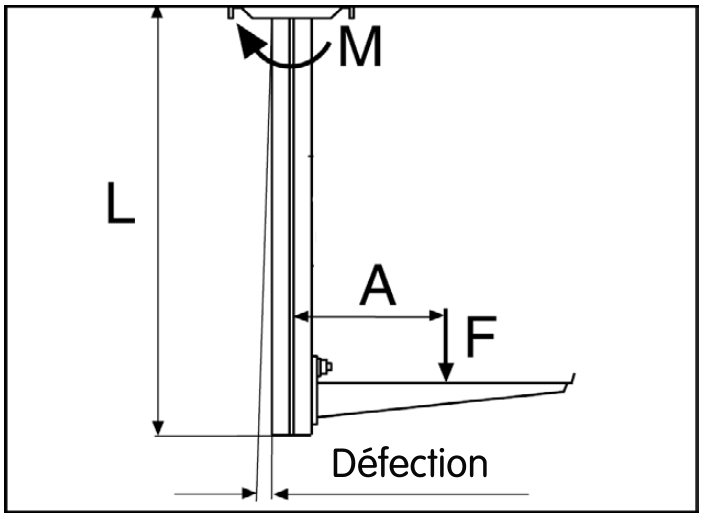

Informations techniques
Pendard double, deux côtés, à utiliser pour l'installation verticale de poutres en I. A utiliser en combinaison avec étrier pour poutre en I 6BK et sets de montage pour étrier pour poutre en I, disponibles séparément.
| Le pendard peut être installé dans les deux sens à partir d'une poutre en I de 200 à 300 mm de large. |  |
 |
Pour une installation correcte, le pendule doit se trouver au milieu de la poutre et les boulons doivent toucher le côté de la poutre en I. Le couple de serrage maximal est de 50 Nm. |
 |
 |
Cliquez sur ce lien pour la vidéo d'installation.
