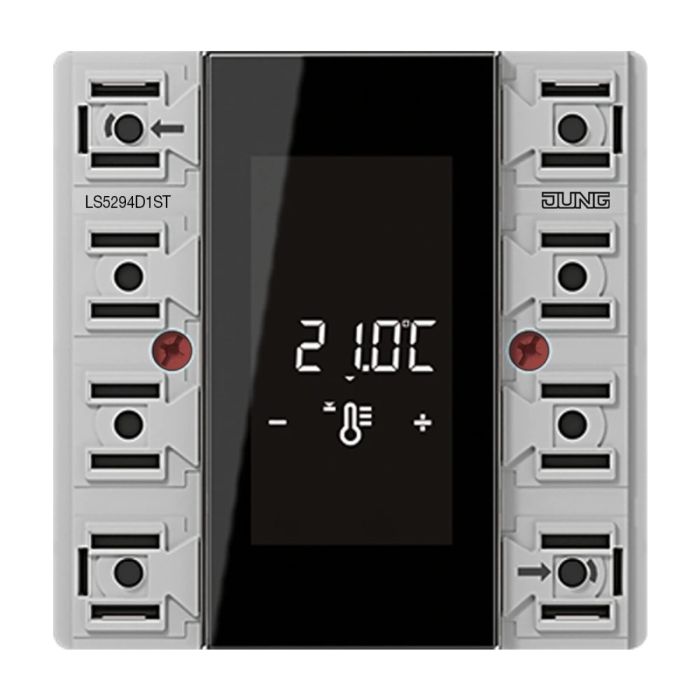

KNX F50 RUIMTECONTROLLER 4-VOUDIG
Artikelreferentie: LS5294D1ST
KNX ruimtecontroller-module 4-voudig
voor tasterset 4-voudig, art.nr.: ..504 TSA .. in de LS range
uit te breiden met de ruimtecontroller-uitbreidingsmodule art.nr. LS 5178 TSEM
uit te breiden met de taster-uitbreidingsmodule art.nr. LS 509.. TSEM
Bedoeld gebruik
> Bedienen van verbruikers, bijv. verlichting aan/uit, dimmen, jaloezieën omhoog/omlaag, lichtsterktes, temperaturen, oproepen en opslaan van lichtscènes etc.
> Meten en regelen van de kamertemperatuur
> Montage in inbouwdoos met afmetingen volgens DIN 49073
Producteigenschappen
Alle knoppen kunnen met tasterfuncties of functies voor de regelaarbediening worden uitgevoerd.
> KNX medium: TP 256
> LC-display met achtergrondverlichting
> Eén of twee functies per knop
> Aanvullen met tasterset
> 8 status-leds per knop – rood, groen of blauw
> Helderheid van status-leds en lcd instelbaar
> Geïntegreerde buskoppeling
> Aansluiting voor ruimtecontroller of tasteruitbreidingsmodule
> Geïntegreerde kamertemperatuursensor
> Afstandssensor (art.nr.: FF NTC, FF 7.8) kan worden aangesloten
> Kamertemperatuurregeling met instelling van setpoint
> Twee interne en onafhankelijke regelaars voor het regelen van onafhankelijke ruimtes in combinatie met uitbreidingsmodules
> Weergave van kamertemperatuur of setpointtemperatuur (°C of °F)
> Weergave van de buitentemperatuur – met externe sensor, bijv. weerstation
> Weergave van tijd, in combinatie met KNX-tijdmodule (in menu-niveau)
> Schakelfunctie of pulsfunctie
> Vergrendelfunctie: blokkeren of functieomschakeling van alle of afzonderlijke knopfuncties
> Alarmfunctie, optioneel met bevestiging door indrukken van willekeurige knop
> Compatibel met KNX Data Secure vanaf ETS 5.7.7 of ETS 6.1.0
- Behoort tot:
- Bedienunit F50
- Serie:
- Serie LS
- Soort artikel:
- Room controller display F50
