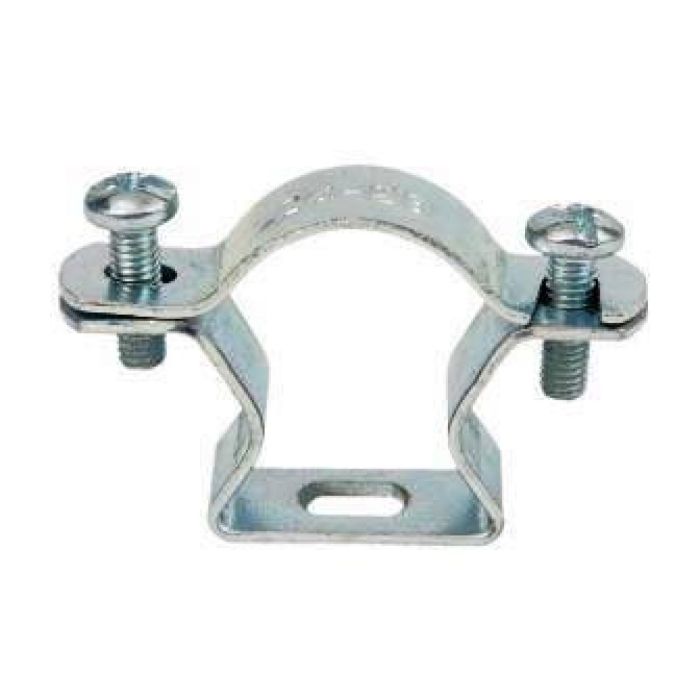

OMEGA KLEM D=19-23MM GS DS=100 stuks
Artikelreferentie: K5220ZNMS
De omega-klem is geschikt voor ophanging van vitale kabels (functiebehoud). Het systeem bezit het certificaat E90 conform de norm DIN 4102-12.
De omega-klem dient voor 1 kabel te monteren van minimum 14 mm en maximum 18 mm onder een plafond of een muur vervaardigd uit beton of massief metselwerk. Het is ook mogelijk om maximum 3 kabels tesamen op te hangen door 1 omega klem. hierbij moet rekening gehouden worden met minimum totale doorsnede van 150 mm² en maximale totale doorsnede 255 mm². De omega-klem is vervaardigd uit Sendzimir verzinkt staal. De binnendiameter di varieert van 19 tot 23 mm.
De omega-klem moet bevestigd worden met een brandwerende betonschroef SB 6,3X35. De betonschroef wordt geschroefd in een vooraf geboord gat met een diameter van 5 mm.
Het is niet nodig het bovendeel van de omega-klem volledig af te nemen om kabels in te brengen. Een groef maakt het mogelijk de bovenkant weg te draaien.
De maximale afstand tussen de klemmen is 300 mm.
Het is ook mogelijk om klemmen te gebruiken voor een opgaande lijn. De maximale lengte van het verticale tracee is 3500 mm. Bij langere verticale tracees is het nodig om een bocht (elleboog) te maken.
De functiebehoud tracees moeten worden gemarkeerd ten minste om de 50 m. Men kan hiertoe de kopos labels KOPT gebruiken.
- Gewicht:
- 2,800 kg / doos
- Oppervlaktebehandeling:
- Sendzimir verzinkt
- Voor functiebehoud:
- Ja
- Behoort tot:
- Montagebeugels en -klemmen
- Soort ophanging - bevestiging:
- Kabelklem omega
